UTA型トルクアクチュエータ

小型・軽量・高トルクの三拍子揃った油圧ロータリーアクチュエータ

[製品名] UTA型トルクアクチュエータ

揺動型  メス軸

UTA型トルクアクチュエータは、ねじ機構付きピストンによりトルクを発生させ、所定の角度で回転できる揺動型油圧アクチュエータです。小型・軽量の上、高いトルクを発生させるため、様々な設備、機器の駆動部に活用されています。
標準仕様以外にも、回転角度の変更や、没水・没油仕様への対応も可能です。
また、リミットスイッチや各種弁ならびに手動操作ユニット等の付属品とのセット販売も承っております。
本製品は受注生産品です。価格・納期については弊社までお問い合わせ下さい。

[特徴]

1. 小型・軽量かつ高トルク
2. 流量調整によるスピード制御が容易
3. 取付方向の制限無し
4. 難燃性 水・グリコール系作動液「ハイドールCB-1」使用可能

作動原理

1. 室に作動油を送り込む
2. 油圧力によってピストンが押し上げられる。
室の作動油が押し出される。)
3. ピストンがケーシングの台形ねじに沿って回転し、上昇する。
(油圧力⇒機械力(螺旋運動)への変換)
4. ピストンとスプラインで連結されたシャフトが回転し、トルクが発生する。
(螺旋運動⇒回転運動への変換)
5. ピストン上端がカバーに接触することにより、ストロークエンドとなり作動停止する。
室に作動油を送り込むことで逆回転のトルクが発生します。

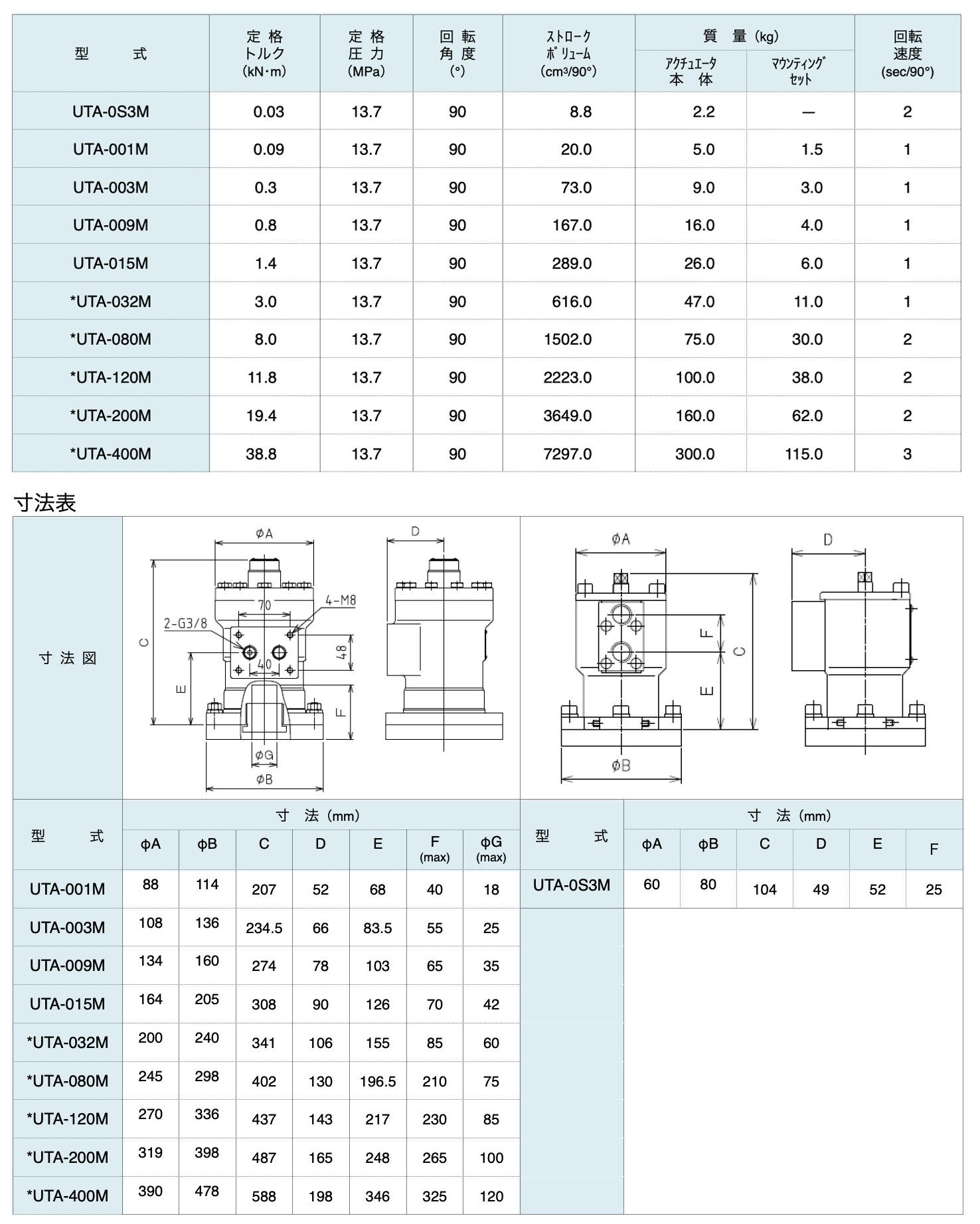

[仕様例]

UTA-0S3M 〜 UTA-400M
UTA型トルクアクチュエータ
